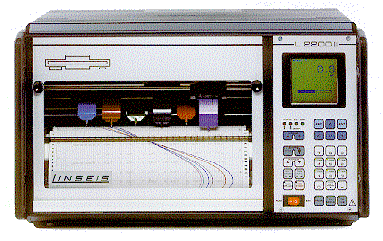

L2200 Programmierbarer Schreiber

L2200

Die Geräte der Serie L2200 verbinden die Funktionen eines Linienschreibers mit denen eines Dataloggers und einer Datenerfassungsstation.

Linienschreiber

Meßsignale werden kontinuierlich in verschiedenen Farben auf das Papier aufgezeichnet.

Datenlogger

Meßsignale werden mit dem eingebauten Tintenstrahldruckwerk als Zahlenwerte (mit Datum und Uhrzeit) auf das Papier gedruckt. Der Zeitabstand zwischen zwei Druckvorgängen ist frei wählbar. Die Darstellung der Meßwerte erfolgt direkt in Benutzereinheiten, z.B. pH, mbar, °C,...

Datenerfassungsstation

Über die eingebaute RS232 - Computerschnittstelle können die Meßwerte aus dem Gerät ausgelesen und zu einem Rechner übertragen werden. Dort kann die Speicherung und Auswertung erfolgen. Die Meßrate beträgt hierbei bis zu 40 Werte/Sekunde und Kanal.

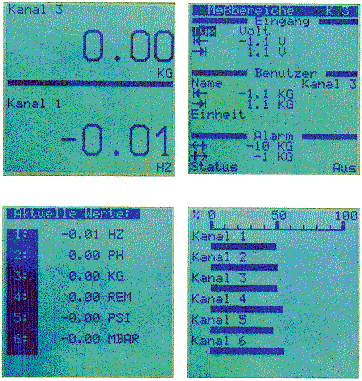

LCD-Display

Durch die Verwendung einer großen , grafikfähigen LCD-Anzeige können die Meßwerte der Kanäle auf folgende Arten Angezeigt werden:

Alle Kanäle digital in Benutzereinheiten
Ein Kanal in großen Ziffern mit Balkendiagram
Zwei Kanäle in großen Ziffern
Alle Kanäle als Balkendiagramm
Ein Kanal als grafische Meßkurve

Eingebaute Tastatur

Über die eingebaute Tastatur können alle Einstellungen ohne Zusatzgerät menügeführt vorgenommen werden.

RS232- Rechnerschnittstelle

Alle wichtigen Funktionen des Gerätes lassen sich auch vom Rechner aus mit Klartextkommandos einstellen.

Benutzerskalierung

Da in der Meßtechnik oft nichtelektrische Größen (z.B. Druck) über Umformer in elektrische Größen umgewandelt werden, ist es bei den Geräten der Serie L2200 möglich, den physikalischen (Sensor-) Meßbereich in einen benutzerspezifischen Meßbereich abzubilden.

Floppy-disc

Meßwerte und Einstellungen können auf einer Floppy Disk gespeichert werden (1,44MB gleichbedeutend mit 720000 Meßwerten). Alle wichtigen Parameter der Messung werden für eine spätere Auswertung mit abgespeichert.

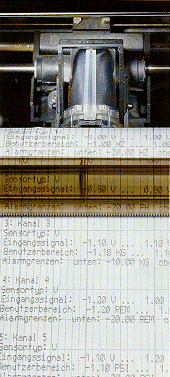

Inkjet Head Photograph

Software für den Datenexport

Meßdaten, die auf der eingebauten Floppy Disk gespeichert wurden, können zu EXEL, LOTUS, oder zum LINSEIS Auswertungspacket WIN/AW oder U30/AW exportiert werden.

Software für die On-Line Datenübertragung

Die Software zur on-line Datenübertragung über die RS232-Schnittstelle ist Uni/Erf und Win/Erf. Diese Software zeigt eine Echtzeitanzeige und speichert alle Daten auf der Festplatte zur späteren Auswertung.

Tintenstrahldruckwerk

Das eingebaute Tintenstrahldruckwerk bringt folgende alphanumerische Informationen direkt auf das Schreiberpapier:

Meßwerte in Benutzereinheiten
Aktuelle Einstellungsparameter
Datum und Uhrzeit
Ereignistext (Tastendruck, Alarm, Trigger)
Soforttext zur Beschriftung
Vier Zeilen Kommentar

Data replay

Auf Diskette aufgezeichnete Files können mehrfach auf Papier ausgegeben werden.

Alarmmenüs

Textausdruck
Aufzeichnung auf Floppy Disk
Ausdruck über integriertes Tintenstrahldruckwerk
Alarmvorschub bei Aufzeichnung

Mathematik

Min., Max., Mittelwert, Echtzeit Mittelwert für TA-Luft, Alarmmenüs, Ausdruck der Mittelwertbildung, des Minimum/Maximum-Wertes und der Standardabweichung

AC-DC Messungen

Gleichspannungen und Wechselspannungen sowie Gleichströme und Wechselströme können gemessen werden. Ebenfalls kann mit Thermoelementen und PT100 die Temperatur gemessen werden. Horizontal Rule
